電參數測量 SINCE 1988| 項目 | 8730C | 8720 |
|---|---|---|
| 輸入單元 | 單通道 | 單相 |
| 基本精度 | 0.1級 ， ±（讀數0.1%+量程0.1%） | 0.1級 ， ±（讀數0.1%+量程0.1%） |
| 測量帶寬 | DC & 0.5Hz-100KHz | DC & 0.5Hz-2KHz |
| 輸入量程 | 電壓：0.5-600V 電流：0.05mA-20A（可擴展電流傳感器） | 電壓：0.5V-600V 電流：0.05mA-40A（可擴展互感器） |
| 測量參數 | 電壓U、電流I、 頻率f、 有功功率、無功功率Q、 視在功率S、 功率因數PF、峰值電壓U±PK、 峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分等 | 電壓U、電流I、 頻率f、有功功率P、 無功功率Q、 視在功率S、 功率因數PF、峰值電壓U±PK、峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分等 |
| 允許過載 | 120%倍的電壓、電流量程 | 120%倍的電壓、電流量程 |
| 采樣速率 | 采樣速率100k次/秒（ 16位 電壓電流同時采樣） | 采樣速率8000次/秒（ 24位 電壓電流同時采樣） |
| 線路濾波 | 線路濾波：截止頻率為500Hz ； 頻率濾波：截止頻率為500Hz； | 500Hz |
| 諧波測量 | 最大1-50次、精度等級:A級 （GB/T14549-93附錄D） | 最大1-50次、精度等級:B級 （GB/T14549-93附錄D） |
| 效率測量 | 無 | 無 |
| 顯示方式 | 四窗口 LED顯示 | 四窗口 LED顯示 |
| 顯示更新 | 顯示刷新周期0.1秒～5秒可設 | 顯示刷新周期0.1秒-5秒可設 |
| 通訊接口 | 標配接口：USB RS232/485，選配接口：以太網口 | 標配接口：USB RS232/485，選配接口：以太網口 |
| 工作環境 | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa |
| 儀表重量 | 約2.8Kg | 約2.8Kg |
| 整機功耗 | ＜10VA | ＜10VA |
| 工作電源 | AC 100V～265V，50/60Hz | AC 85V～265V，50/60Hz |
| 外形尺寸 | 寬×高×深 223.5*107.5*380 | 寬×高×深 223.5*107.5*380 |
| 開孔尺寸 | 寬×高 209*84 | 寬×高 209*84 |
| 注意事項 | 1、 參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2、 擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3、 特制產品量程和功能，請參考產品標牌和特制說明。 4、 產品到貨后如需增加輸入模塊，必須返回工廠改造。請慎重選擇需要的模塊和選件。 如果有任何疑問，請與青智公司聯系。 | |
8730C高精度測量電池的充放電 (Ah/Wh )

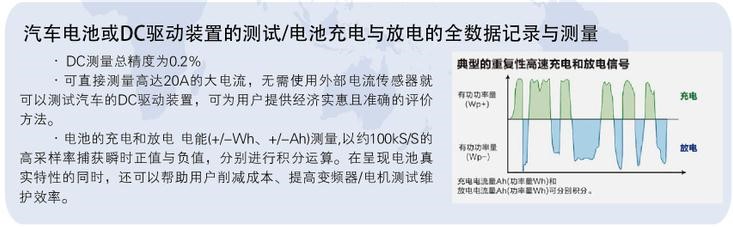

汽車電池或DC驅動裝置的測試/電池充電與放電的全數據記錄與測量。
可直接測量高達20A的大電流無需使用外部電流傳感器就可以測試汽車的DC。
驅動裝置,可為用戶提供經濟實惠且準確的評價方法。
電池的充電和放電電能(+/Wh、+/-Ah)測量以約100K/s的高采樣率捕獲瞬時。
正值與負值,分別進行積分運算。在呈現電池真實特性的同時,還可以幫助用戶削減成本、提高變頻器/電機測試維護效率。
對于便攜式設備、電動自行車等電池供電產品工程師們必須經常在實際工作條件下做短時間充放電測試。由于8730C采用數字采樣系統,因此可以對每個快速變化的充放電電流和功率進行連續積分。這在利用安時和瓦時計算和評價電池壽命中十分有效。

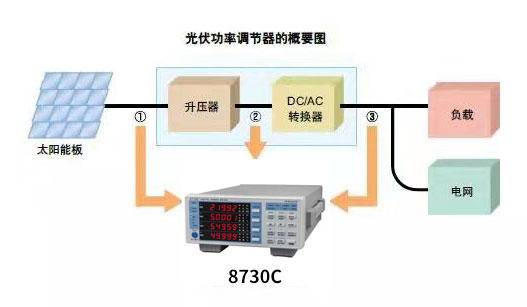

風力發電及太陽能逆變系統
低至0.5Hz的頻率測試，可滿足風力發電設備及新能源領域實現逆變器的輸入輸出同事測量。

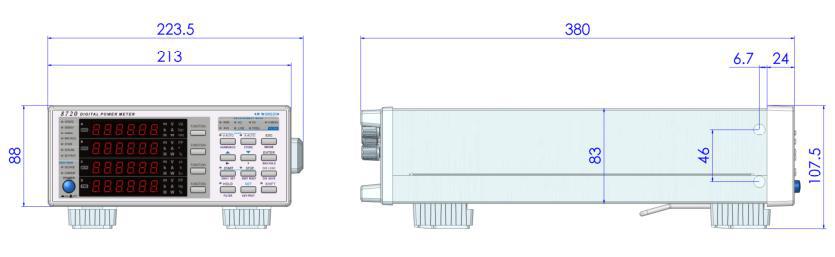

儀表外觀和尺寸
